Nguyên lý ghép nối sợi quang: Hướng dẫn chi tiết

Cáp quang là huyết mạch của viễn thông hiện đại, cung cấp dữ liệu tốc độ cao với mức suy hao tối thiểu. Tuy nhiên, việc lắp đặt và bảo trì các mạng này đòi hỏi kết nối liền mạch giữa các phân đoạn sợi quang - một quy trình được gọi là nối cáp quang. Hướng dẫn kỹ thuật này khám phá nguyên lý nối cáp quang, đi sâu vào các phương pháp, thiết bị như máy hàn sợi quang Và máy hàn cáp quangvà các phương pháp hay nhất. Được thiết kế dành cho các chuyên gia viễn thông và nhà phân phối tìm kiếm giải pháp từ CommMesh, bài viết này cung cấp những thông tin chi tiết hữu ích để đảm bảo hiệu suất mạng đáng tin cậy.

Nối cáp quang là gì?

Nối cáp quang là quá trình nối hai sợi cáp quang để tạo thành một đường dẫn quang liên tục. Điều này rất cần thiết để mở rộng phạm vi mạng, sửa chữa các điểm đứt gãy hoặc kết nối cáp trong trung tâm dữ liệu và cơ sở hạ tầng viễn thông. Mục tiêu là căn chỉnh các lõi thủy tinh siêu nhỏ (thường có đường kính 8–62,5 μm) một cách chính xác, giảm thiểu suy hao và phản xạ tín hiệu. Nối cáp quang khác với đầu nối (có thể tháo rời) vì nó tạo thành một liên kết cố định hoặc bán cố định.

Nguyên lý này xoay quanh việc duy trì tính toàn vẹn của quá trình truyền dẫn ánh sáng. Khi ánh sáng truyền qua sợi quang, nó phụ thuộc vào hiện tượng phản xạ toàn phần bên trong lõi, được dẫn dắt bởi sự chênh lệch chiết suất giữa lõi (ví dụ: 1,46) và lớp vỏ (ví dụ: 1,44). Bất kỳ sự lệch hoặc khiếm khuyết nào tại điểm nối đều có thể gây suy giảm (0,1–0,5 dB) hoặc phản xạ ngược (-50 đến -70 dB), làm giảm hiệu suất. Các kỹ thuật nối—nối nhiệt và nối cơ học—giải quyết những thách thức này, với các công cụ như máy hàn cáp quang đóng vai trò then chốt.

Nguyên lý nối sợi quang

Nguyên lý cốt lõi của kỹ thuật nối cáp quang là tạo ra các mối nối có độ suy hao thấp, cường độ cao giữa các đầu sợi. Quá trình này bao gồm ba bước chính: chuẩn bị, căn chỉnh và liên kết. Về mặt kỹ thuật, hãy cùng phân tích kỹ thuật như sau:

1. Sự chuẩn bị
   • Sợi quang được loại bỏ lớp bảo vệ (lớp vỏ, lớp đệm, lớp phủ) để lộ lớp kính trần, thường có đường kính 125 μm với lõi 8–10 μm đối với chế độ đơn.
   • Việc cắt sợi quang rất quan trọng—sử dụng dao cắt chính xác, sợi quang được cắt ở góc 90° với dung sai 0,5° để đảm bảo mặt đầu phẳng. Việc cắt không đều có thể làm tăng suy hao thêm 0,2 dB.
   • Vệ sinh bằng cồn isopropyl có thể loại bỏ bụi vì các hạt lớn hơn 10 μm có thể gây ra hiện tượng phân tán bụi.
2. Căn chỉnh
   • Các máy hàn sợi quang sử dụng quang học tiên tiến (ví dụ: độ phóng đại 400 lần) và động cơ để căn chỉnh lõi sợi với độ chính xác dưới micron (ví dụ: ±0,1 μm).
   • Căn chỉnh chủ động điều chỉnh độ lệch góc và độ lệch ngang, giảm độ phản xạ xuống -60 dB hoặc tốt hơn. Căn chỉnh thụ động, phổ biến trong ghép nối cơ học, dựa vào rãnh chữ V nhưng kém chính xác hơn (tổn thất 0,5–1 dB).
3. Liên kết
   • Nối quang: Hồ quang điện (6000–8000°C) làm nóng chảy các đầu sợi quang, kết dính chúng thành một lõi liên tục duy nhất. Phương pháp này đạt được mức suy hao thấp tới 0,01 dB.
   • Nối cơ học: Mối nối cơ học sử dụng gel khớp chỉ số và kẹp để căn chỉnh sợi quang, với mức suy hao từ 0,1–0,3 dB. Phương pháp này nhanh hơn nhưng kém bền hơn.
   • Liên kết phải chịu được ứng suất kéo (600–1000 N) và chu kỳ nhiệt độ (-40°C đến 85°C).

Các loại nối sợi quang

Có hai phương pháp chính chi phối quá trình ghép nối sợi quang, mỗi phương pháp có nguyên lý và ứng dụng riêng biệt:

1. Nối quang
   • Nguyên tắc: Sử dụng một máy hàn cáp quang Để tạo ra hồ quang có kiểm soát, các đầu sợi quang nóng chảy thành liên kết phân tử. Thời gian hồ quang (ví dụ: 2–15 giây) và dòng điện (10–20 mA) được tối ưu hóa để tránh hiện tượng sủi bọt hoặc biến dạng.
   • Sự mất mát: 0,01–0,05 dB, lý tưởng cho sợi quang đơn mode trong mạng đường dài.
   • Thiết bị: Trình độ cao máy nối sợi quang (ví dụ: Fujikura 70S+) có tính năng căn chỉnh lõi thông qua xử lý hình ảnh, giảm thiểu lỗi của con người tới 90%.
   • Ứng dụng: Cáp ngầm, đường truyền 5G và trung tâm dữ liệu mật độ cao.
   • Thuận lợi: Độ hao hụt thấp nhất, độ bền cao nhất (độ bền kéo 1000 N).
   • Thách thức: Chi phí ban đầu cao ($5000–$10.000 cho một máy) và nhu cầu đào tạo.
   • Nhìn thấy Tiêu chuẩn ITU G.652 để biết hướng dẫn về hợp nhất.
2. Nối cơ học
   • Nguyên tắc: Căn chỉnh sợi quang bằng rãnh chữ V và gel khớp chiết suất (chiết suất ~1,45) để giảm thiểu tổn thất ánh sáng. Không sử dụng nhiệt, chỉ dựa vào áp lực cơ học.
   • Sự mất mát: 0,1–0,3 dB, có thể chấp nhận được đối với các dự án ngắn hạn hoặc ngân sách thấp.
   • Thiết bị: Mối nối cơ học đơn giản ($50–$200) hoặc di động máy hàn sợi quang bộ dụng cụ.
   • Ứng dụng: Sửa chữa tạm thời, gián đoạn dịch vụ FTTH (Cáp quang đến tận nhà) và mạng lưới lưu lượng thấp.
   • Thuận lợi: Nhanh (5–10 phút), không cần nguồn điện.
   • Thách thức: Tổn thất cao hơn, độ bền kém hơn (lực kéo 200–400 N) và gel bị phân hủy theo thời gian.

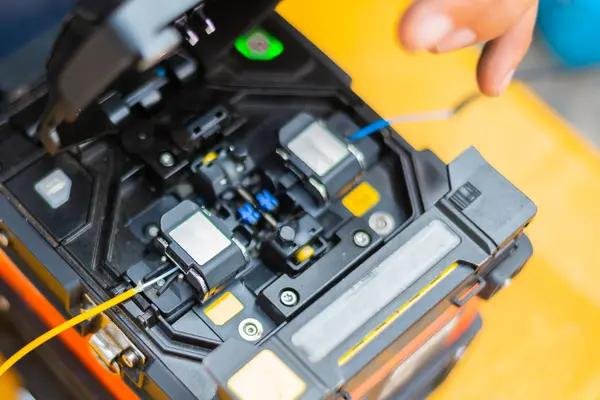

Vai trò của máy hàn cáp quang

Các máy hàn cáp quang là nền tảng của kỹ thuật ghép nối hiện đại, tự động căn chỉnh và liên kết để đạt độ chính xác và hiệu quả. Dưới đây là tổng quan kỹ thuật:

• Công nghệ căn chỉnh lõi: Sử dụng hệ thống camera kép (zoom 400x–600x) để phát hiện độ lệch lõi xuống tới 0,1 μm, điều chỉnh theo thời gian thực bằng động cơ áp điện.
• Kiểm soát hồ quang: Các hồ quang được điều khiển bằng vi xử lý (10–20 mA, 2–15 giây) đảm bảo quá trình nóng chảy đồng đều, với các vòng phản hồi hiệu chỉnh độ ẩm (ví dụ: 20–80% RH).
• Ước tính tổn thất mối nối: Tích hợp sẵn Máy đo OTDR (Máy đo phản xạ miền thời gian quang học) dự đoán mức suy giảm (độ chính xác 0,01–0,1 dB), hỗ trợ kiểm soát chất lượng.
• Đặc trưng: Màn hình cảm ứng, hoạt động bằng pin (300–500 mối nối mỗi lần sạc) và ghi dữ liệu cho hơn 1000 mối nối.
• Các mô hình: Ví dụ bao gồm Fujikura 90S+ ($8000) và Sumitomo TYPE-71C+ ($6000), cung cấp thời gian nối từ 6–9 giây.
• Ứng dụng: Triển khai hàng loạt (ví dụ: 100 mối nối/ngày ở vùng băng thông rộng nông thôn) và sửa chữa chính xác.

Thực hành tốt nhất cho việc nối cáp quang

Để tối đa hóa thành công của việc ghép nối, các chuyên gia viễn thông nên tuân theo các hướng dẫn kỹ thuật sau:

1. Kiểm soát môi trường
   • Nối trong điều kiện sạch sẽ, khô ráo (ví dụ: <50% RH, 10–30°C) để tránh ngưng tụ ở đầu sợi quang, có thể làm tăng mức suy hao thêm 0,2 dB.
   • Sử dụng vỏ bọc mối nối di động để nối ngoài trời.
2. Bảo trì thiết bị
   • Hiệu chuẩn máy nối sợi quang Hàng tuần, kiểm tra độ mòn điện cực (thay thế sau 4000 hồ quang). Thấu kính bẩn có thể làm tăng mức suy hao lên 0,1 dB.
   • Bảo quản máy ở nhiệt độ 0–40°C để kéo dài tuổi thọ pin.
3. Đảm bảo chất lượng
   • Kiểm tra từng mối nối bằng OTDR, nhắm mục tiêu suy hao <0,1 dB và phản xạ <-60 dB.
   • Kiểm tra trực quan bằng kính phóng đại 200 lần để tìm ra khuyết điểm.
4. Những cân nhắc về việc chôn cất
   • Các mối nối phải được đặt trong hộp kín (đạt chuẩn IP68) và chôn ở độ sâu 0,9–1,2 mét để bảo vệ khỏi áp lực đất 50 kN/m².
   • Sử dụng ống co nhiệt cho mối nối hàn, tăng thêm 200 N độ bền kéo.

Hình ảnh giữ chỗ 3: Vỏ bọc mối nối trong rãnh
Chú thích: Vỏ bọc mối nối được lắp đặt ở độ sâu 1,0 mét, cho thấy khả năng bảo vệ kín chống lại độ ẩm và áp lực đất.

Thách thức và giải pháp trong việc nối cáp quang

Việc ghép nối gặp phải những rào cản kỹ thuật nhưng các công cụ hiện đại có thể giải quyết được:

• Sự sai lệch: Độ lệch lõi >0,5 μm gây ra tổn thất 0,2 dB. Giải pháp: Sử dụng máy hàn cáp quang với sự liên kết tích cực.
• Sự ô nhiễm: Các hạt bụi (10 μm) tán xạ ánh sáng. Giải pháp: Lau sạch bằng cồn isopropyl 99% và khăn lau không xơ vải.
• Căng thẳng môi trường: Chu kỳ nhiệt độ (ví dụ, từ -20°C đến 60°C) làm yếu liên kết. Giải pháp: Sử dụng nhựa đóng rắn bằng tia UV hoặc cáp bọc thép.
• Trị giá: Máy hàn cáp quang cao cấp ($5000+) hạn chế người vận hành máy nhỏ. Giải pháp: Thuê từ nhà cung cấp hoặc sử dụng máy hàn cáp quang cơ học cho những khu vực ít người qua lại.

Để có giải pháp nối tiết kiệm chi phí, hãy liên hệ với các kỹ sư giàu kinh nghiệm của CommMesh ngay hôm nay.

Phần kết luận

Nguyên lý ghép nối sợi quang—căn chỉnh và liên kết các lõi sợi quang với suy hao tối thiểu—là nền tảng cho các mạng viễn thông đáng tin cậy. Cho dù sử dụng ghép nối nhiệt hạch với máy hàn cáp quang Đối với việc nối cáp chính xác 0,01 dB hoặc nối cáp cơ học để sửa chữa nhanh chóng, quy trình này đòi hỏi chuyên môn kỹ thuật và công cụ chất lượng. Đối với các công ty viễn thông và nhà phân phối, việc thành thạo nối cáp giúp tăng cường thời gian hoạt động và khả năng mở rộng của mạng. Khám phá các giải pháp tiên tiến máy nối sợi quang và hỗ trợ tại Mạng lưới giao tiếp, nơi công nghệ kết nối.
